Micrometri Laser Biasse Serie XACTUM
per la misura di diametro ad altissima precisione

exactumI Calibri Laser della serie XLS (eXactum Laser Scan Micrometer) rappresentano la più recente evoluzione tecnologica nel campo dei micrometri laser a scansione, con prestazioni da primato tecnologico.
Grazie alla loro potentissima e sofisticata elettronica interna, possono essere utilizzati in configurazione stand-alone, come veri e propri Sensori di Diametro Intelligenti oppure, programmati con un Software Dedicato ed assieme a Display esterni e Pannelli Interfaccia Operatore, come parte fondamentale di veri e propri Sistemi Dedicati di Misurazione e Controllo Laser, inseriti in linea nei più svariati processi produttivi.

Attraverso linee seriali standard Ethernet/RS232/RS485 la misura di diametro è trasmessa ad una qualsiasi unità elettronica esterna munita di interfaccia seriale compatibile, come ad esempio PC, PLC o CN: qui un programma utente provvede alla successiva elaborazione ed integrazione delle misure, secondo le specifiche esigenze del cliente. Per questa specifica caratteristica i calibri XLS sono dei componenti ideali per Costruttori di Macchine, per System Integrators o per applicazioni su vasta scala.


Micrometri Biassiali Disponibili

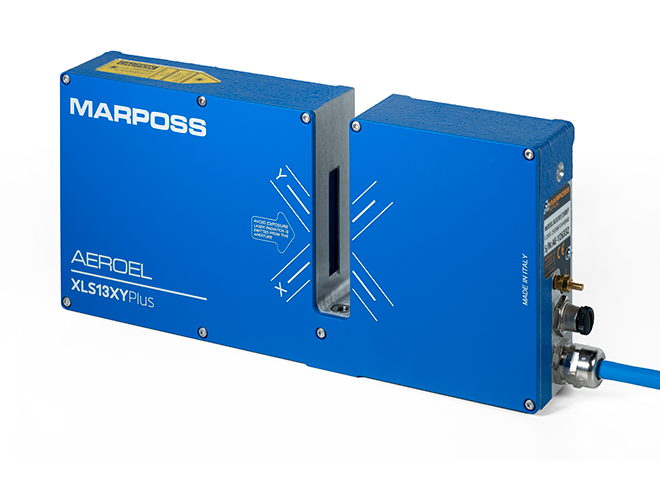

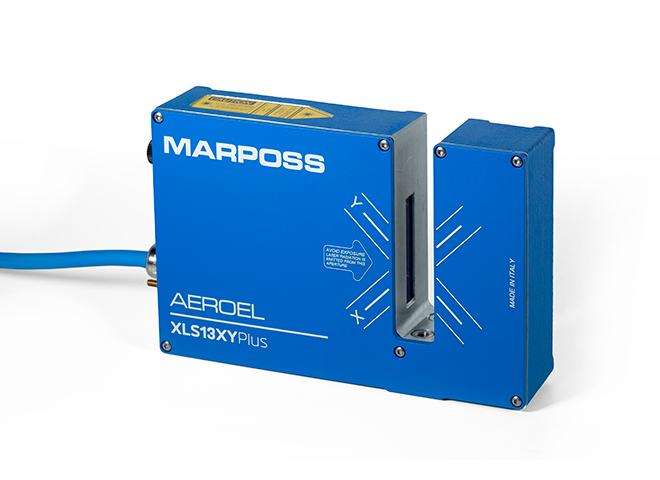

  • 240 xls xy13XLS13XY

    Campo di misura: 4x4 mm o 13x13 mm
    Diametri misurabili: da 0.03 a 10 mm
    Ripetibilità: fino a ± 0.01 µm

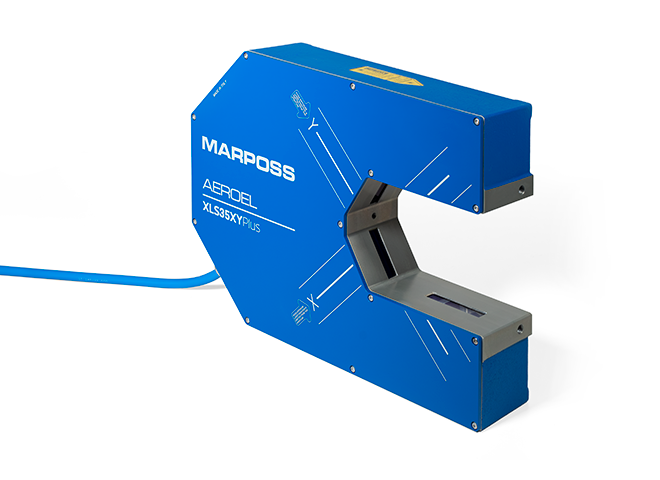

  • 240 xls xy35XLS35XY

    Campo di misura: 35 x 35 mm
    Diametri misurabili: da 0.2 a 32 mm
    Ripetibilità: fino a ± 0.01 µm

Per approfondire: scheda tecnica Sensori Laser Biasse XLS

data en   data it   data de   data fr

info2

Per ulteriori informazioni o preventivi potete compilare il nostro
modulo di richiesta informazioni


biasse



Misura 1 solo pezzo in campo,
opaco o trasparente

Quote misurate:
diametri X e Y e posizione X-Y del centro pezzo

Nota: altri tipi di misura sono possibili con caricamento di programmi dedicati



Il software Blistbuster per la rilevazione di difetti superficiali

blisterIl software sensore XY incorpora la funzione Blistbuster, molto utile per determinare l’uniformità di diametro di un prodotto continuo (in particolare filo smaltato) e per ricercare una particolare tipologia di difetti ricorrenti comunemente noti come “blisters”.





I vostri vantaggi

  • Misurazione senza contatto: è possibile il controllo di prodotti in movimento, caldi o deformabili, che non possono essere misurati con altra tecnologia.
  • Ampio campo di misura: qualsiasi diametro compreso all' interno dei fasci laser può essere misurato senza dover ritarare lo strumento.
  • Insensibili alla vibrazione ed alla velocità del prodotto: è possibile la misura in linea, durante il processo di produzione.
  • Misura assoluta: nessun azzeramento su tampone al variare del diametro da misurare.
  • Alta velocità di misura e ridotte dimensioni dello spot laser: si apprezzano dettagli che sfuggono ad un tastatore o ad un anello pneumatico, anche su parti in movimento.
  • Applicazione in linea per il controllo al 100%: produzione virtualmente esente da scarti e Qualità documentabile.
  • Ideali come sensori per la regolazione automatica del processo: risparmio di materiale e di manodopera.
  • Misurazione semplice ed immediata: riduzione dei costi per i controlli a campione.
  • Risultati precisi ed riproducibili, indipendenti dall'abilità dell'operatore.





Perché Aeroel

  • Autocalibrazione permanente: un esclusivo sistema di autocalibrazione garantisce l'accuratezza delle misure e rende inutile la taratura periodica.
  • Ultra precisi: ripetibilità fino a ± 0.03 µm ( T = 1s, ± 3s)
  • Linearizzazione elettronica: una "mappa degli errori" memorizzata in ogni calibro corregge le imperfezioni dei componenti ottici.
  • Frequenza di scansione fino a 2400Hz, grazie ad uno specchio poligonale a 16 facce.
  • Eccezionale ripetibilità a colpo singolo: il microprocessore interno rende possibile la misura a colpo singolo con ripetibilità fino a ± 1µm.
  • E' possibile utilizzare e trasmettere il risultato di ogni singola misurazione, alla frequenza di 2400 dati al secondo.
  • In molti casi un unico strumento può misurare il diametro medio e rilevare difetti localizzati su prodotti in movimento.
  • Eccellente resistenza alla polvere: l'ombra dell'oggetto è determinata con precisione anche quando il segnale è perturbato dalla polvere depositata sulle finestre.
  • Elevata stabilità termica: l'accurato progetto strutturale e l'autocompensazione della deriva termica consentono di effettuare precise misurazioni in linea, nei reparti produttivi.
  • Nuova elettronica basata su microprocessore tipo ARM-7, 16Mb RAM / 8Mb Flash Memory, clock 74 MHz., FPGA (Field Programmable Logic Array 50,000 porte equivalenti) e DSP (Digital Signal Processor) per elaborazioni ad alta velocità.
  • Sistema operativo Linux Embedded e software applicativi in linguaggio C.
  • Riprogrammabilità completa: il software del calibro può essere ricaricato dall'esterno garantendo così la possibilità di futuri miglioramenti o modifiche.
  • Due ingressi digitali veloci per segnali di sincronismo, conteggio metri, ecc.
  • Campionamento interno del segnale video e trasmissione dello stesso via linea seriale, per controllo, manutenzione e teleassitenza.
  • Interfaccia digitale e non analogica: la precisione delle misure è indipendente dal rumore elettronico e da errori di conversione.
  • Usano linee seriali standard: nessuna interfaccia specifica o scheda dedicata all'interno del PC.
  • Collegamento in rete: attraverso una sola linea RS485 o Ethernet, molti calibri si collegano ad un unico computer.
  • Misura della temperatura interna: un sensore di temperatura interno comanda l'auto-spegnimento del calibro quando la temperatura ambiente oltrepassa il limite ammesso.
  • Uscite compatibili con i calibri tipo ALS, per il collegamento a Controllori Elettronici tipo CE-10 o IBU.
  • Progettati per uso industriale: robusta costruzione a tenuta stagna (IP65) per l'impiego in ambiente ostile.
  • Facile autodiagnosi: un LED multicolore con diverse sequenze di lampeggio visualizza immediatamente eventuali malfunzionamenti
  • Alimentazione in bassa tensione: singola alimentazione a 24VDC e consumo ridotto.
  • Bassa potenza di emissione Laser: strumento di Classe II, conforme a standard UE e USA.
  • Elevata immunità ai disturbi elettromagnetici: conforme agli elevati standard dell'Unione Europea (CE)
  • Parlano Italiano: filo diretto con gli specialisti di una tecnologia Made in Italy apprezzata in tutto il mondo.
  • 3 anni di garanzia: la sorgente laser a stato solido garantisce un'elevata affidabilità ed una lunga vita operativa.
